MENGUBAH FUNGSI ALIH MENJADI STATE SPACE DENGAN MATLAB

Mendengar kata state space mungkin, ini tidak asing lagi ditelinga anda apa lagi untuk mahasiswa Elektro. Baik kita akan mengubah fungsi alih/transfer function menjadi state space , dimana jika kita mencarinya manual maka ini akan membutuhkan waktu , tetapi dengan program matlab untuk memecahkan masalah seperti ini membutuhkan waktu hanya se per sekian detik. Adapun kode programnya adalah tf2ss, ini adalah singkatan dari (transfer function to state space).

Contoh :

Dari fungsi alih/transfer function diatas kita akan mencari state spacenya :

1.    Jalankan software matlab anda

2.    kemudian ketikkan kode/script/listing program dibawah ini pada command window :

>> num=[1 5 4];

>> den=[1 6 11 6];

>> [A,B,C,D]=tf2ss(num,den)

3.    Kemudian enter dan hasilnya akan seperti ini :

A =

    -6   -11    -6

     1     0     0

     0     1     0

B =

     1

     0

     0

C =

     1     5     4

D =

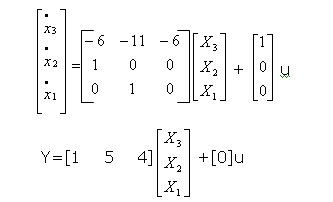

4.    Sehingga Matriks ruang keadannya akan berbentuk :



5.    Mudahkan,,selamat mencoba..!!!
